ME-Versuch

Plattendruckversuch Ev und ME
VSS-70317

  • Tragfähigkeit von Böden messen (bis zu einer Tiefe von 1.5D) (Klassierung von Böden in Tragfähigkeitsklassen)
  • Tragfähigkeit und Verdichtungskontrolle von KiessandFundationsschichten und/oder Unterbau

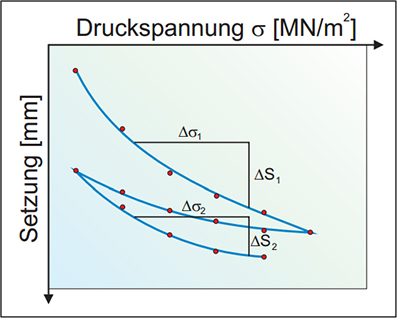

  • Stufenweises Be- und Entlasten einer starren Platte
  • Setzungen messen
ME-Versuch1
ME-Versuch2
ME-Versuch3

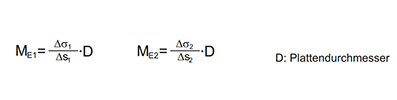

ME-Werte [MN/m2]

  • Tragfähigkeit von Böden: ME1-Werte [MN/m2] Tragfähigkeit
> 60 sehr hoch
15 - 30 mittel
< 6 sehr gering



  • Anforderung an Kiessand-Fundationsschicht:
    leichter Verkehr: > 80 MN/m2
    mittlerer Verkehr: > 100 MN/m2
