Déflectomètre à masse tombante (FWD)

FGSV AP Trag Teil B 2.1
FGSV AP Trag Teil C 2.1
VSS 40 733

Überprüfung der Tragfähigkeit des Strassenaufbaus.

• Das FWD-Gerät simuliert die Durchfahrt eines Lastwagens mit 70 km/h und registriert die auftretende Deformation.
• Messanhänger in Stellung bringen, Fallgewicht anheben und ausklinken.
  Fallhöhe (2 bis 40 cm) und Kraft (2 bis 135 kN) in Funktion der untersuchten Strukturen wählbar.

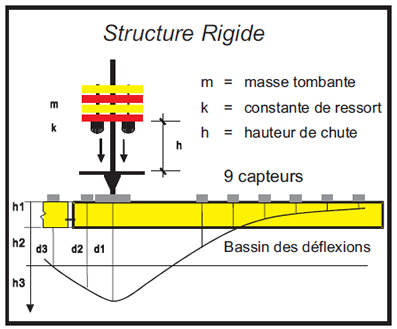

• 9 Sensoren registrieren die auftretende Deformationsmulde auf einer Länge von ca. 2 m.
  Da sich die Prüfung nicht nur auf die punktuelle Messung der Deflektion beschränkt, können auch starre Strukturen (Betonplatten) untersucht werden

Remorque avec appareillage

• Deflektionsmessung analog Benkelman oder Lacroix
• Kritische Schicht (Ursache für den Strukturschaden)
• Elastizitätsmodul der einzelnen Schichten [MPa]
• Restnutzungsdauer des Oberbaus; Schätzung [Jahre]
• Dicke einer allfälligen Verstärkungsschicht [mm]
• Lastübertragung und Verformung bei der Querfuge
